[Solved]-Question 2 Chronogrammes 3 Pts 10 Minutes Consid Rant Le Circuit Suivant Compos D Une Basc Q37268482

Could someone please explain tome how the timing analysis is found?

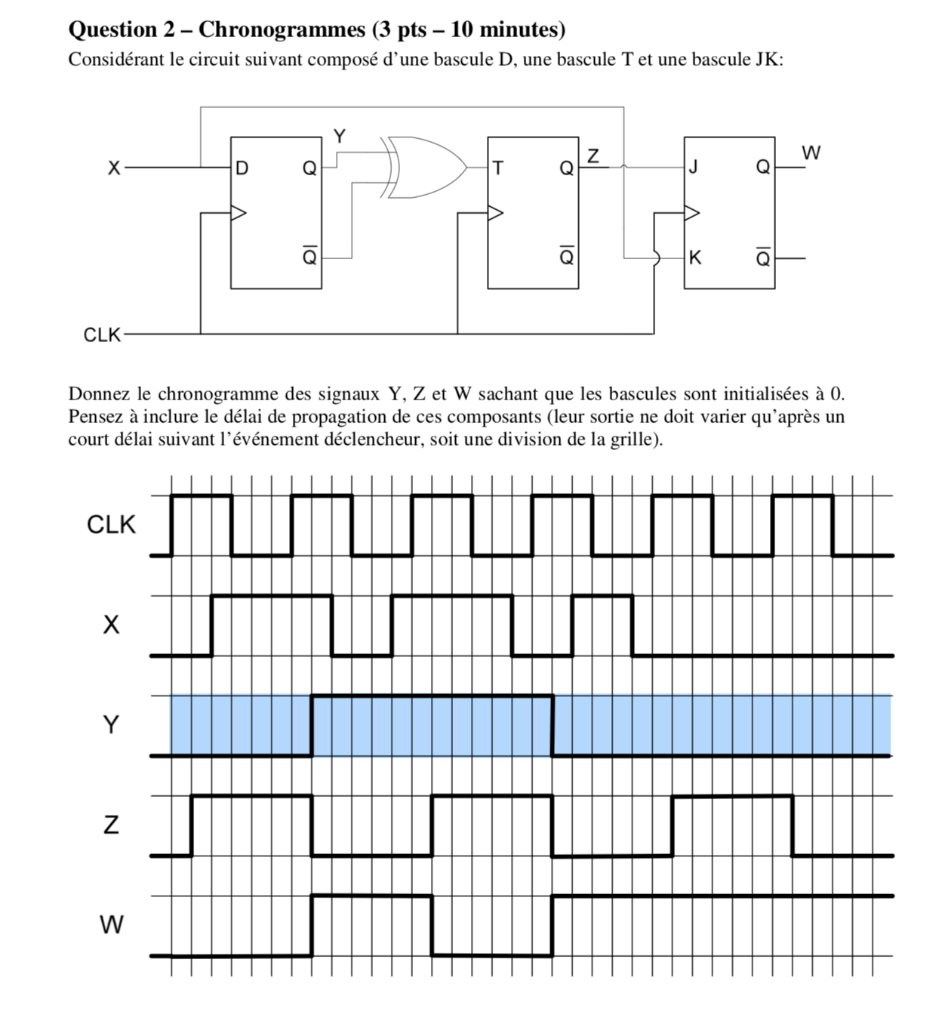

Question 2 – Chronogrammes (3 pts – 10 minutes) Considérant le circuit suivant composé d’une bascule D, une bascule T et une bascule JK CLK Donnez le chronogramme des signaux Y, Z et W sachant que les bascules sont initialisées à 0. Pensez à inclure le délai de propagation de ces composants (leur sortie ne doit varier qu’après un court délai suivant l’événement déclencheur, soit une division de la grille) CLK Show transcribed image text Question 2 – Chronogrammes (3 pts – 10 minutes) Considérant le circuit suivant composé d’une bascule D, une bascule T et une bascule JK CLK Donnez le chronogramme des signaux Y, Z et W sachant que les bascules sont initialisées à 0. Pensez à inclure le délai de propagation de ces composants (leur sortie ne doit varier qu’après un court délai suivant l’événement déclencheur, soit une division de la grille) CLK

Expert Answer

---

Answer to Question 2 – Chronogrammes (3 pts – 10 minutes) Considérant le circuit suivant composé d’une bascule D, une bascule T … . . .
